Page 20 - 2026-消防月刊-7月-015期

Fire
財團法人消防安全中心基金會
表 2. 各壓差等級與允許洩漏量 S 級標準
允許洩漏量
3 3
室溫測試壓 m /(m hr) 高溫測試
測試等級
力差 ( 需校正至
20℃ )
Level 1 -500Pa 200
Level 2 -1000Pa 200
Level 3 -1500Pa 200
依照 EN1366-10 之試驗配置圖所示（我國國家標準
CNS 21927-8 規範之標準試驗總體裝置配置情況亦同），
系統由左側之升溫加熱爐發動動態熱源，用以模擬火場高
溫狀態（若閘門適用於單一防火區劃者，利用標準升溫曲
線進行加溫，當達到最大溫度 600℃ 時持平；或是針對適
用於多防火區劃之閘門者，則採取標準耐火曲線進行升溫）
待測之煙控閘門裝設於圖 3. 中 11 之處，並與風管 ( 圖 3. 中
2) 進行接合。
試驗過程中將加壓風機安裝於圖 3. 中 21 處，並且將
壓力檢測棒圖 3. 中 12 處進行試驗。在試驗期間，藉由管
路末端之高壓排氣風機持續進行機械抽吸，強制於橫跨關
閉閘門之界面上，維持試驗宣告之恆定高負壓差，以確保
閘門在試驗第一關，也就是強力風機運轉下，能夠維持完
整之開、閉功能。當進行閘門洩漏試驗時，EN1366-10 係
採取滲漏之氣流流經連接管道後，於常溫段由流量測量裝
置進行直接體積流量採集；受熱高溫段則連動管段上之順
磁性雙探針進行氧氣稀釋計量法量測，藉此計算出校正回
20° C 標準空氣密度下之淨洩漏量。

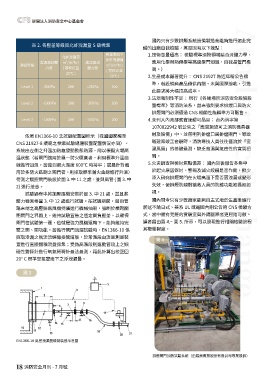

圖3
EN1366-10 氣密洩漏量檢測裝置示意圖
18 消防安全月刊 - 7 月號
Safety 消防做得好 居家安全沒煩惱
Monthly
January 2026
國內只有少數排煙系統設備製造商能夠進行如此完
備的出廠自我檢驗，其原因有以下幾點：
高溫測試下 1.技術含量極高： 檢驗標準須跨領域結合流體力學、
允許洩漏量
應用化學與熱傳學等高級學門知識，自我品管門檻
3
3
m /(m hr)
壓力差
( 需校正至 高。）
20℃ ) 2.生產成本顯著提升： CNS 21927 為近年新公告標
準，若設備商產品僅供內銷、未與國際接軌，引進
-150Pa 200
此要求將大幅拉高成本。
3.法規強制性不足： 現行《各類場所消防安全設備設
-300Pa 200
置標準》等消防法系，並未強制要求排煙口與防火
排煙閘門必須通過 CNS 相關性能標準方可販售。
-500Pa 200 4.未列入內政部應實施認可品目： 台內消字第
1070822942 號公告之「應實施認可之消防機具器
材及設備」中，並無明列排煙口與排煙閘門。導致
新建案竣工查驗時，消防專技人員往往僅流於「室
溫風量」的基礎量測，缺乏高溫與氣密性的實質把
關。
5.火災調查與檢討焦點偏差： 國內災後報告多集中
於起火原因探討、警報及滅火設備是否作動，鮮少
深入研究排煙閘門在火場高溫下是否因洩漏或變形
失效，使排煙防線對搶救人員的防護功能被長期忽
視。
國內現今只有少數廠家能夠自主式地於生產後進行
前述不論日式、美系 UL 或是國內剛公告的 CNS 檢驗方
式，當中擁有完整的實驗室與外銷國際者更屈指可數。
讀者藉由圖 4.~ 圖 5. 所示，可以發現進行相關檢驗流程
其複雜程度。
圖4
Academic Exchange
排煙閘門加熱試驗系統（由陽鼎實業股份有限公司專業提供）
