件移出加熱爐（或開啟爐壁），即刻就位實施高壓射水。 圖7
3.射水幾何配置：消防水帶之標準平滑內徑噴嘴（National
Standard Playpipe），與受測風門葉片之曝火面之間保持
20 英呎（6.1 公尺） 之標稱距離。
4.依據產品防火時效實施雙階施壓：
● 宣告 1.5 小時防火時效產品以下者（包含 1.5 小時、1 小
時與低於一小時者）：水壓恆定控制在 30 psi（約 2.1
kg/cm²）。
● 宣告 3 小時防火時效產品：水壓提升至 45 psi（約 3.1
kg/cm²）。
5.噴灑時間演算要求：依據 ASTM E119 標準測試人員手 閘門於高溫狀態下之實景
持瞄子由上至下噴射試驗閘門，其噴射時間： （由陽鼎實業股份有限公司專業提供）
● 3 小時防火時效每平方英呎約需射水 3 秒
圖8
● 1.5 小時防火時效每平方英呎約需射水 1.5 秒
● 1 小時防火時效每平方英呎約需射水 0.9 秒
● 低於 1 小時防火時效每平方英呎約需射水 0.6 秒
UL 555S 為了避免高溫閘門於災害現場因為射水而產生爆裂
的現象，對於相關產品進行了前述的射水試驗以提升排煙閘門的
防護性。但不知讀者心中使否會有產生以下困惑：「既然從固 Academic Exchange
態物理與古典力學計算皆顯示，閘門瞬間受到極大的溫度差時，
便會產生超過閘門降伏強度的內應力，那為何依舊有優良設備
商生產的閘門可以通過如此嚴苛的射水試驗 ?」前述計算係假設
葉片四周完全鎖死、毫無變形餘裕的極端狀況。真正能通過 UL 射水試驗之情況
555 S 射水試驗的優秀設備商，其關鍵在於精準的材質選用、組 （由陽鼎實業股份有限公司專業提供）
裝時葉片與邊框的公差餘裕值拿捏、葉片鈑件內應力的消除及
表面處理製程。必須保留足夠的空間讓葉片在「冰火五重天」 圖9
的劇烈溫度突變下進行自由膨脹與收縮，同時又必須確保間隙
不會過大，以便順利通過氣密性測試。這充分展現了設備商精

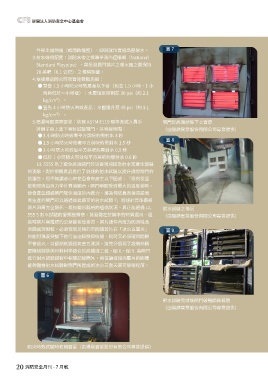

密機械製造與材料科學結合的高難度工藝。圖 6.~ 圖 9. 為閘門
進行射水試驗過程中相關記錄照片，相信讀者藉由圖片的閱覽
能夠體會射水試驗對閘門所造成的冰火五重天嚴苛破壞程度。

圖6

射水試驗完成後閘門破裂開啟樣貌
（由陽鼎實業股份有限公司專業提供）

防火時效試驗時初期實景（由陽鼎實業股份有限公司專業提供）
